Come funziona il Bluetooth? Scopri i segreti di questa tecnologia

La tecnologia Bluetooth è un’enigmatica realtà che permette ai dispositivi di comunicare senza cavi. Quando ascolti musica tramite cuffie wireless, il tuo smartphone invia un flusso di dati composto da un milione di bit al secondo, utilizzando il protocollo Bluetooth. Questi bit binari sono la base della comunicazione senza fili tra il tuo dispositivo e le cuffie, ma come avviene questa trasmissione? Come funziona il Bluetooth?

Immagina il tuo smartphone e le cuffie wireless come gli attori principali in un balletto elettromagnetico. Il telefono interpreta i tuoi comandi musicali e li traduce in un flusso incessante di bit binari, rappresentando sia lo zero che l’uno. Questi bit, organizzati in sequenze di 16, vengono convertiti in impulsi elettrici che creano onde sonore attraverso gli altoparlanti delle cuffie.

Per comprendere il processo di comunicazione Bluetooth, dobbiamo immergerci nell’ingegneria sottostante. Immagina di dover spiegare il funzionamento di un semaforo a qualcuno che non ne ha mai visto uno. Questo esempio semplifica il concetto delle onde elettromagnetiche utilizzate nella comunicazione Bluetooth.

Semafori e Onde Elettromagnetiche

Nell’analogia dei semafori, il cambiamento dei colori trasmette significati. Analogamente, le onde elettromagnetiche sono utilizzate per inviare dati attraverso il Bluetooth. Queste onde hanno una lunghezza di circa 123 millimetri e sono invisibili all’occhio umano, ma possono attraversare ostacoli come pareti, simili alla luce visibile che attraversa il vetro.

Le onde Bluetooth, invisibili come il vento, rappresentano un intricato balletto di lunghezze d’onda. I bit binari trasmessi dal tuo smartphone indicano lunghezze d’onda specifiche: 121 millimetri per l’uno e 124 millimetri per lo zero. Queste lunghezze d’onda fungono da mattoni per costruire il muro invisibile della comunicazione Bluetooth.

Ma allora come funziona il Bluetooth? Immagina l’antenna del tuo smartphone come un virtuoso musicista che alterna note diverse a un ritmo mozzafiato. L’antenna alterna le lunghezze d’onda di 121 e 124 millimetri con un’abilità sorprendente, permettendo al tuo smartphone di comunicare a un ritmo di un milione di volte al secondo. Questa commutazione rapida è essenziale per trasmettere un gran numero di bit tra il telefono e le cuffie wireless.

Ingegneria delle Antenne

Gli ingegneri hanno progettato le antenne nei dispositivi Bluetooth per essere sintonizzate su queste lunghezze d’onda specifiche. Questa sintonia accurata garantisce che le onde elettromagnetiche siano correttamente rilevate e trasmesse, consentendo una comunicazione fluida tra i dispositivi.

Tuttavia, la visualizzazione delle onde elettromagnetiche può essere fuorviante. A differenza delle onde visibili, le onde elettromagnetiche non viaggiano in modo unidirezionale. Invece, si propagano in tutte le direzioni come una sfera in espansione.

Per meglio comprendere il concetto, immaginiamo diverse prospettive visive del Bluetooth. Le onde sinusoidali rappresentano frequenza e lunghezza d’onda, mentre i numeri binari indicano i dati trasmessi. Tuttavia, entrambe le rappresentazioni trascurano la propagazione sferica delle onde elettromagnetiche e la variazione della frequenza.

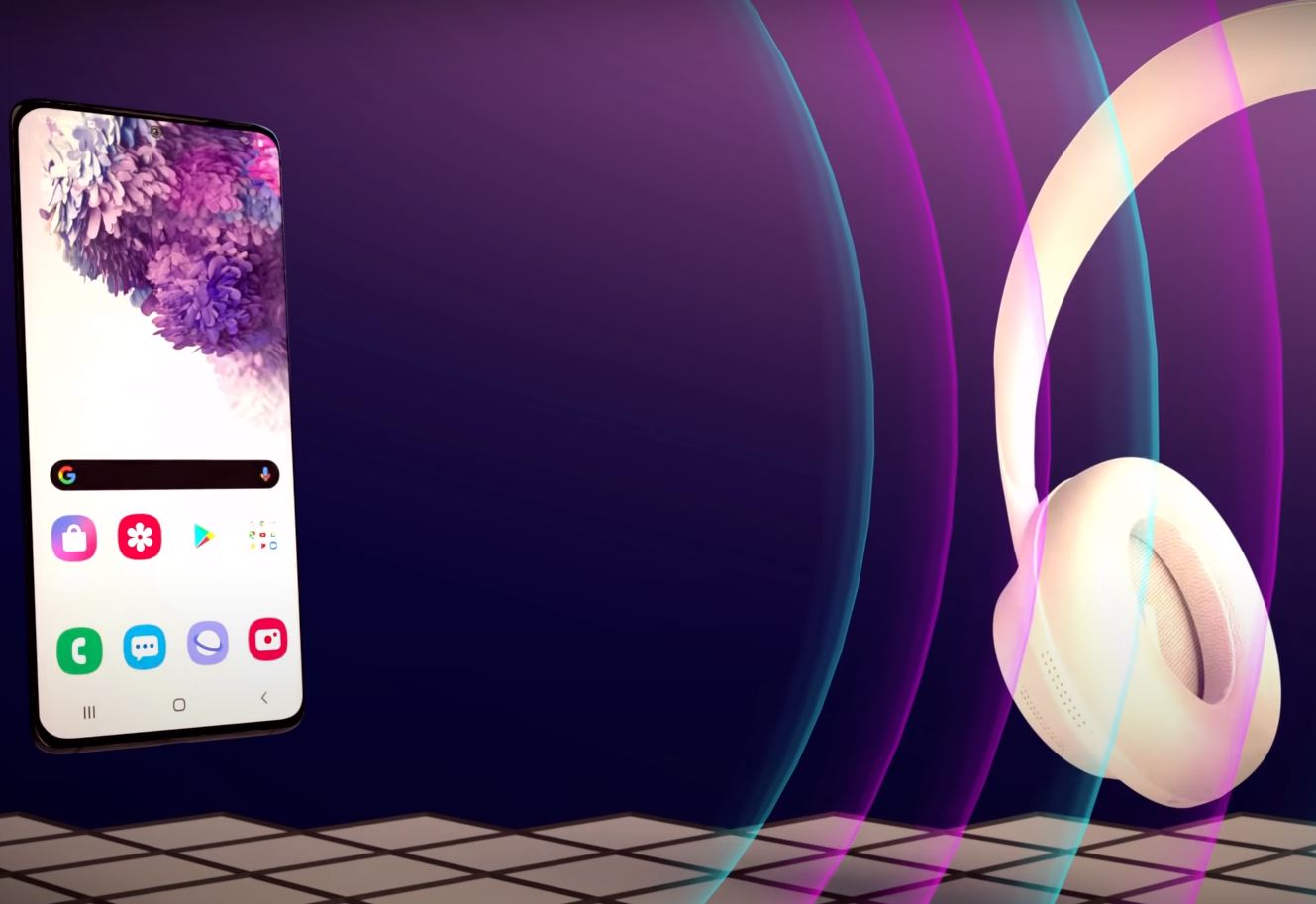

La visualizzazione delle “sfere in espansione” offre un senso dell’emissione quasi onnipresente delle onde elettromagnetiche da smartphone e cuffie. Tuttavia, questa visualizzazione rende difficile mostrare frequenze e dati, risultando visivamente complessa.

Un’altra prospettiva è quella delle “sfere semplificate”, che illustra l’emissione e la ricezione delle onde elettromagnetiche da parte dei dispositivi Bluetooth. Questa rappresentazione semplificata, sebbene fornisca un’idea di base, non offre una visione completa.

Diverse visualizzazioni sono utili in situazioni diverse. Mentre la visualizzazione delle sfere in espansione ci fa comprendere l’emissione onnipresente, la visualizzazione delle sfere semplificate non offre dettagli significativi. Ognuna di queste visualizzazioni contribuisce alla nostra comprensione del complesso mondo delle onde elettromagnetiche utilizzate nel Bluetooth.

Frequenze e Lunghezze d’Onda Bluetooth

Torniamo ora al cuore della questione. Il Bluetooth opera con lunghezze d’onda di circa 123 millimetri. Tuttavia, nel dettaglio, funziona tra lunghezze d’onda di 120,7 e 124,9 millimetri nello spettro elettromagnetico. Queste frequenze sono comunemente indicate come spazi da 2,4 a 2,4835 Gigahertz.

Le antenne Bluetooth operano all’interno di questa gamma di frequenze. È simile a quando i nostri occhi vedono solo una parte dello spettro elettromagnetico. Gli smartphone e le cuffie wireless operano all’interno della loro gamma di frequenze, in modo analogo a come i pacchi di Amazon possono raggiungere la loro destinazione specifica anche attraverso migliaia di indirizzi simili.

Nel mondo affollato delle onde elettromagnetiche, decine di dispositivi Bluetooth potrebbero trovarsi nella stessa stanza, potenzialmente interferendo l’uno con l’altro. Per evitare conflitti, lo spettro elettromagnetico è suddiviso in 79 canali distinti. Questo significa che i dispositivi condividono lo stesso intervallo di frequenza ma saltano da un canale all’altro per evitare interferenze.

Pacchetti Bluetooth

La comunicazione Bluetooth si basa su pacchetti di dati. Ogni pacchetto inizia con codici di accesso, assicurando che il messaggio sia destinato al dispositivo corretto. L’intestazione offre dettagli sul messaggio, mentre il payload costituisce le informazioni effettive, come i bit binari che rappresentano l’audio trasmesso.

L’arte del Bluetooth sta nel salto di frequenza. Invece di rimanere su un singolo canale, i dispositivi saltano da un canale all’altro. Questo salto accade 1600 volte al secondo. Ogni salto è seguito dalla trasmissione di un pacchetto di informazioni, comprensivo di indirizzo, intestazione e payload.

Adattabilità e Sicurezza

Il Bluetooth è intelligente. Se un canale è “rumoroso” a causa di interferenze, il dispositivo si adatta e passa a un canale meno disturbato. Questo meccanismo di salto di canale fornisce anche sicurezza: solo il dispositivo conosce la sequenza di canali, impedendo a terzi di intercettare le informazioni trasmesse.

Prima di trarre conclusioni affrettate, è importante non confondere l’emissione delle cuffie Bluetooth con quella del forno a microonde. Confrontare queste due emissioni sarebbe simile a paragonare la luce dei riflettori dello stadio con quella dello schermo del tuo smartphone. Entrambi possono utilizzare colori simili, ma l’effetto sulla tua salute è completamente diverso. Inoltre, le onde elettromagnetiche Bluetooth possono facilmente superare ostacoli come pareti, mentre le pareti del microonde sono progettate per bloccare onde di frequenza simile.

Un esperimento semplice può dimostrare questa differenza: metti il tuo smartphone nel microonde (senza accendere il Microonde!) e noterai che il segnale Bluetooth dal tuo smartphone alle cuffie verrà bloccato, interrompendo la connessione.

Non solo i forni a microonde condividono la gamma di frequenze del Bluetooth, ma anche le reti Wi-Fi a 2,4 Gigahertz operano nello stesso spettro elettromagnetico. Analogamente al Bluetooth, le reti Wi-Fi dividono questa gamma in 14 canali per consentire a più utenti di comunicare contemporaneamente attraverso il Wi-Fi.

Gestione dell’Integrità del Segnale

Davanti all’apparente caos di dispositivi che condividono frequenze simili, sorgono domande sulla stabilità della comunicazione Bluetooth. Come possono gli smartphone e le cuffie trasmettere migliaia di megabit di dati ogni secondo senza errori? La risposta risiede in due fattori fondamentali: il salto di frequenza e l’utilizzo dei pacchetti.

Ogni comunicazione Bluetooth si basa sull’invio di pacchetti, composti da codici di accesso, intestazione e payload. I primi 72 bit del pacchetto sono i codici di accesso, sincronizzando i dispositivi per una comunicazione accurata. Questi corrispondono all’indirizzo su un pacco. I successivi 54 bit rappresentano l’intestazione, fornendo dettagli sul messaggio, e i restanti 500 bit costituiscono il payload, che sono gli 1 e gli 0 che rappresentano i dati inviati.

Salto di Frequenza e Riduzione del Rumore

Tuttavia, il segreto di come funziona il Bluetooth e della sua trasmissione affidabile sta nel salto di frequenza. I dispositivi Bluetooth saltano da un canale all’altro 1600 volte al secondo. Questo salto, chiamato spettro di diffusione del salto di frequenza, consente una connessione stabile e impedisce a terzi di intercettare le informazioni. Inoltre, i circuiti all’interno dei dispositivi filtrano i rumori indesiderati e verificano la presenza di errori.

Per capire meglio il complesso funzionamento dei circuiti Bluetooth, possiamo paragonarlo all’esperienza umana. Quando vediamo un semaforo, non percepiamo solo il semaforo stesso, ma una scena complessa piena di informazioni. Il nostro cervello seleziona le informazioni rilevanti e ignora ciò che non lo è. In modo simile, i circuiti Bluetooth, progettati e testati da ingegneri, filtrano i segnali indesiderati, rilevano errori e coordinano il salto di frequenza per garantire una comunicazione affidabile.

Oltre al cambio di frequenza, il Bluetooth utilizza altri metodi per trasmettere dati. Un approccio è il Keying con Spostamento di Frequenza (FSK), dove l’informazione viene inviata tramite diverse frequenze. Allo stesso modo, il Keying con Spostamento di Fase (PSK) è un metodo più complesso in cui l’onda portante cambia fase per rappresentare dati.

Fase dell’Onda Elettromagnetica

La fase è una proprietà delle onde elettromagnetiche che gli occhi umani non possono percepire. Questa proprietà è diversa dall’ampiezza, dalla frequenza o dalla lunghezza d’onda. La modulazione di fase è un metodo avanzato utilizzato nel Bluetooth per trasmettere informazioni, ed è legato alla tecnologia radio FM.

In tutto ciò, il Bluetooth dimostra come l’ingegneria moderna possa sfruttare proprietà complesse delle onde elettromagnetiche per creare comunicazioni affidabili e sicure.

Un modo efficace per comprendere le complesse modalità di comunicazione Bluetooth è attraverso un’analoga situazione sulla spiaggia. Immagina di osservare le onde che si infrangono sulla riva, una al secondo. Osservando per un minuto, vedresti 60 cicli di onda raggiungere la costa e ritirarsi. Cambiare la frequenza delle onde significherebbe variare il numero di cicli che raggiungono la riva in un secondo. Modificare l’ampiezza delle onde influenzerebbe l’altezza dei picchi e delle depressioni delle onde.

La modulazione di fase, invece, implica uno spostamento nella posizione dei picchi e delle depressioni all’interno di un ciclo di onda. Nonostante il numero totale di onde in un minuto rimanga invariato, la fase cambia, creando l’illusione di spostamenti all’interno delle lunghezze d’onda. Nel contesto del Bluetooth, le antenne e i circuiti dei dispositivi possono emettere e rilevare queste variazioni nella fase dell’onda elettromagnetica. In questo modo, i valori binari possono essere associati a diversi livelli di spostamento nella fase dell’onda.

Comunicazione Bidirezionale e Alternanza

Nelle spiegazioni precedenti, si è discusso principalmente di come funziona il Bluetooth nell’invio di informazioni dallo smartphone alle cuffie wireless. Tuttavia, è importante notare che anche le cuffie inviano dati allo smartphone, soprattutto durante una telefonata. Per agevolare questa comunicazione bidirezionale, smartphone e cuffie si alternano nella trasmissione e ricezione dei dati. Ciò avviene all’interno di intervalli di 625 microsecondi. Durante un intervallo, ad esempio, lo smartphone invia dati alle cuffie e nel successivo intervallo, le cuffie inviano dati allo smartphone, mantenendo il programma di salti di frequenza.

Struttura del Pacchetto Bluetooth

Un pacchetto Bluetooth è composto da tre sezioni:

1. i codici di accesso di 72 bit,
2. l’intestazione di 54 bit ,
3. il payload, che può variare da 136 bit a 8168 bit a seconda dei requisiti dei dati trasmessi.

Per esempio, comandi semplici come la pausa o la riproduzione richiedono meno bit rispetto alla trasmissione di audio ad alta qualità.

Infine, è importante sottolineare che, anche se le onde elettromagnetiche e la luce dei semafori condividono lo spettro elettromagnetico, i principi che governano il funzionamento dei dispositivi Bluetooth sono radicalmente diversi. Gli smartphone e le cuffie sfruttano complessi circuiti elettronici per generare e rilevare le onde elettromagnetiche, mentre i semafori e il nostro sistema visivo si basano su principi biologici e fisici distinti.

Conclusioni

Incredibile, ma vero, il Bluetooth rappresenta la magia dell’ingegneria moderna. Attraverso l’emissione di onde elettromagnetiche a frequenze specifiche e il salto intelligente tra canali, i dispositivi comunicano senza sforzo. Questa tecnologia dimostra ancora una volta la straordinaria complessità e la bellezza del mondo invisibile delle onde elettromagnetiche. Ora che sai come funziona il Bluetooth avrai maggior rispetto delle tue cuffie anche quando la batteria non dura a lungo?
